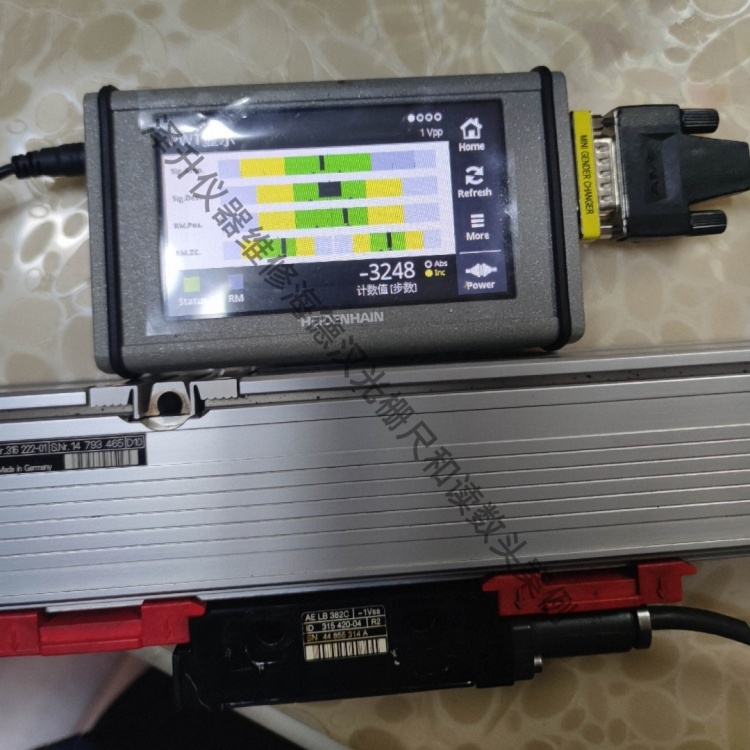

海德漢編碼器圓光柵尺數顯長度計讀數頭維修的詳細資料：
海德漢編碼器圓光柵尺數顯長度計讀數頭維修。直線光柵尺和角度編碼器、旋轉編碼器、數顯裝置和數控系統。
海德漢編碼器圓光柵尺數顯長度計讀數頭維修內容：數控車床某軸檢測信號丟失 ；數控系統沒有接收到零脈沖信號，也就是零脈沖信號丟失或信號太弱；開機后，出現X軸正反向運動正常，但機床無法進行回參考點操作；數控機床開機后，出現X軸緩慢向正方向運動，系統無報警顯示；出現某軸重復定位不準，系統無報警顯示；HEIDENHAIN數顯表數據處理器接通電源后數碼管不顯示；數顯表長度計不計數；數顯表長度計間斷計數；
HEIDENHAIN海德漢長度計光柵尺數顯表型號及故障維修
常見故障及維修內容：
1、長度計接受不到信號而導致系統報警。
2、長度計參考點丟失而導致報警。
3、長度計測量觸頭磨損而接受不到信號報警。
4、長度計電纜線損壞、斷裂、短路、斷路等導致系統報警。
5、長度計電子元件浸水浸油浸臟污導致系統報警。
海德漢光柵尺常見故障及維修方法：
1、“軟斷線"報警。
2、移動機床某軸時發生“跟隨誤差過大"報警。
3、機床某軸移動時機床震動比較厲害數據不平穩。
4、光柵尺找不到原點（也稱零點或參考點）。
5、在使用過程中產生25000異常報警。
6、機床某軸光柵尺在測量過程中數據丟失或計數不準。
7、開機后，出現某軸正反方向運動正常，但機床無法進行回參考點。
8、機床出現某軸緩慢向正方向運動，系統無報警。
9、某軸在回參考點不準的現象，但是使用半閉環回參考點*。
10、光柵尺出現“445"報警。
11、當某軸執行返參考點指令時，出現1160報警。
西門子數控系統9種編碼器報警代碼故障原因及維修
25020
編碼器零點脈沖信號監控，在兩個零點脈沖信號之間是否總是發出相同的脈沖數，若不同則報警
25030
實際速度報警，實際速度大于MD36200（速度監控閥值)規定的值
25040
零速監控，跟隨誤差大于零速公差帶，跟隨誤差大于MD36030的設定值
25050
輪廓監控，輪廓誤差大于輪廓監控公差帶，即輪廓誤差大于
25060
速度設定值點限制，指令速度大于速度設定值，即速度設定值大于MD36210中的數值
25070
軸的漂移太大
25080
軸的位置監控，跟隨誤差大于停設定值，即跟隨誤差大于MD36010的設定值
26000
軸的夾緊監控，跟隨誤差大于夾緊監控公差帶，即跟隨誤差大于MD36050的設定值
26003
絲杠螺距設置不對
正向點動沒有問題，反向點動就報警，報警內容是另一個軸的編碼器故障，驅動裝置故障，位置環跟隨誤差過大，編碼器電纜上或多或少會有壓降，電纜越長，壓降越大，振幅錯誤，
QUADRA-CHEK是輪廓投影儀、測量顯微鏡、2-D和影像測量機以及三坐標測量機測量2-D輪廓中點位的信號處理電子系統，根據選擇的機型，可手動也可自動測量，支持十字線，光學找邊或用攝像頭拍攝實時圖像和自帶圖像處理功能。對于3-D輪廓，例如平面，圓柱形，圓錐形和球形，測頭探測后保存測量點。
選裝的CNC版還能進行全功能軸定位控制和自動執行測量程序。
量?jī)x用的信號處理電子系統可獲得大量測量數據并提供測量值統計計算功能。

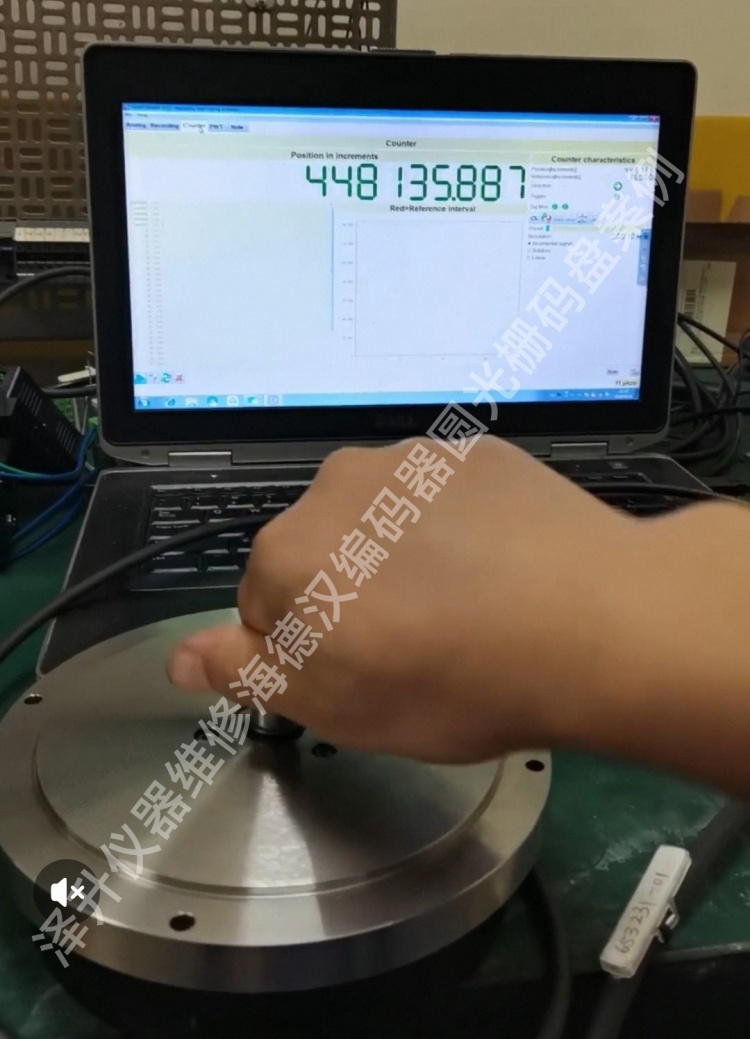

海德漢帶內置軸承角度編碼器的突出特點是系統精度高。 內置軸承的角度編碼器消除了機床部件軸承對測量精度的影響。
RCN/RON/ECN系列角度編碼器的內置定子聯軸器限度降低聯軸器誤差導致的測量誤差。 內置軸承角度編碼器全部配軸密封圈，達到高抗污染性能（IP64防護等級）。 這些編碼器適用于幾乎各類機床，測量機，望遠鏡，印刷機等眾多應用領域。
Absolute angle encoders with integral bearing and built-in stator coupling for machine tools
RCN 2001/5001 series
Hollow through shaft ? 20 mm / ? 35 mm
System accuracy ±2,5“ / ±5“
RCN 8001 series
Hollow through shaft ? 60 mm / ? 100 mm
System accuracy ±1“ / ±2“
RCN 6000 series
Hollow through shaft ? 180 mm
System accuracy ±2“
Absolute angle encoders with integral bearing and mounted stator coupling for machine tools
ECN 2100 series
Hollow through shaft ? 50 mm
System accuracy ±10“
Absolute angle encoders with integral bearing for separate shaft coupling for machine tools
ROC 2000 series
Solid shaft ? 10 mm
System accuracy ±5“
ROC 7000 series
Solid shaft ? 14 mm
System accuracy ±2“
Incremental angle encoders with integral bearing and built-in stator coupling for machine tools
Incremental angle encoders with integral bearing for separate shaft couplings for machine tools

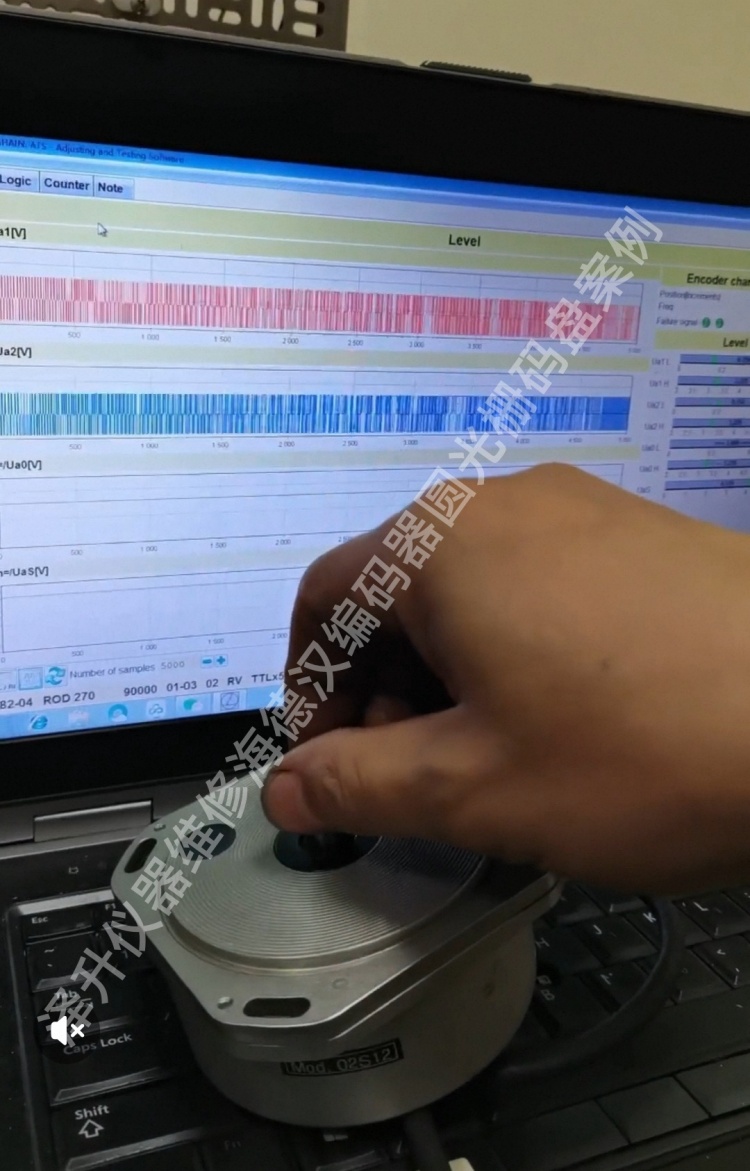

ROD 200 series
Solid shaft ? 10 mm
System accuracy ±5“
ROD 780/880 series
Solid shaft ? 14 mm
System accuracy ±1“ / ±2“
Incremental angle encoder with integral bearing and built-in stator coupling for measuring applications
長度測量
封閉式光柵尺能有效防塵、防切屑和防飛濺的切削液，是用于機床的選擇。
敞開式光柵尺與讀數頭和光柵尺或鋼帶間沒有機械接觸。這些光柵尺的典型應用包括：測量機、比較儀和其它長度計量設備以及生產和測量設備，例如用在半導體工業中。
增量式光柵尺決定當前位置的方式是由原點開始數測量步距或細分電路的計數信號數量。海德漢的增量式光柵尺帶有參考點，開機時必須執行參考點回零，操作非常簡單快速。
ABS式光柵尺無需執行參考點回零操作就能直接提供當前位置值。光柵尺的ABS位置值通過EnDat接口或其它串行接口傳輸。
CNC數控機床用直線光柵尺
用于數控機床的海德漢直線光柵尺適用于應用。它是進給軸為伺服控制環模式的機器和設備的選擇，例如銑床、加工中心、鏜床、車床和磨床。 直線光柵尺的動態性能優點，允許的運動速度高，沿測量方向的加速性能使其不僅能滿足常規軸高動態性能要求，也能滿足直接驅動電機的高動態性能要求。
緊湊外殼直線光柵尺
緊湊外殼的直線光柵尺設計用于安裝空間有限的地方。 如果測量長度較大和加速負荷較大，可能需要使用安裝板或固定件。
| 精度等級 | 測量長度 ML | 增量信號 信號周期 | ABS位置值 | 型號 | |
| 高安全性應用的ABS式直線光柵尺 | ±5 μm ±3 μm | 70 mm至2040 mm | - | EnDat 2.2/22 DQ 01 | LC 415 LC 495 S |
| ABS式位置測量 • 玻璃光柵尺 | ±5 μm ±3 μm | 70 mm至2040 mm | - 1 Vpp; 20 μm | EnDat 2.2/22 EnDat 2.2/02 DQ 01 Fanuc 05 Mit 03-04 | LC 415 LC 485 LC 495 S |
| 高重復精度的增量式直線測量 • 鋼帶光柵尺 • 小信號周期 | ±5 μm ±3 μm | 50 mm至1220 mm | 1 Vpp; 4 μm | - | LF 485 |
| 增量式直線測量 • 玻璃光柵尺 | ±5 μm ±3 μm | 70 mm至2040 mm | 1 Vpp; 20 μm TTL; 至 1 μm | - - | LS 487 LS 477 |
標準外殼直線光柵尺
標準外殼直線光柵尺突出特點是結構堅固、抗振能力強和測量長度大。讀數頭通過一個斜板連接安裝架，因此允許垂直安裝和水平安裝，并具有相同的防護等級。

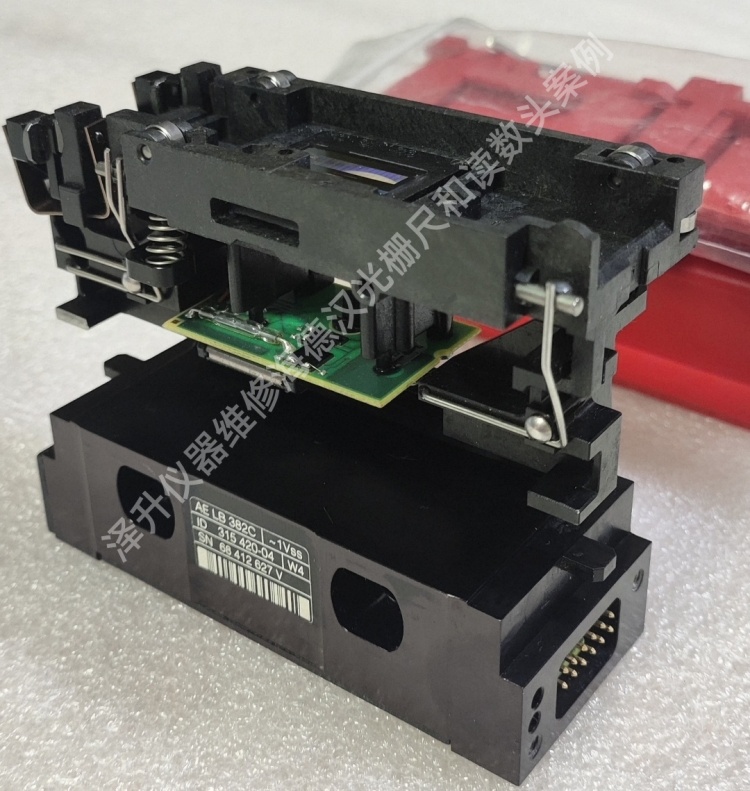

| 精度等級 | 測量長度 ML | 增量信號 信號周期 | ABS位置值 | 型號 | |
| 高安全性應用的ABS式直線光柵尺 | ±5 μm ±3 μm | 140 mm至4240 mm | - | EnDat 2.2/22 DQ 01 | LC 115 LC 195 S |
| ABS式位置測量 • 玻璃光柵尺 | ±5 μm ±3 μm | 140 mm至4240 mm | - 1 Vpp; 20 μm | EnDat 2.2/22 EnDat 2.2/02 DQ 01 Fanuc 05 Mit 03-04 | LC 115 LC 185 LC 195 S LC 195 F LC 195 M |
| 大測量長度的絕對式位置測量 • 鋼光柵尺帶 | ±5 μm | 440 mm至28040 mm | - 1 Vpp; 40 μm | EnDat 2.2/22 EnDat 2.2/02 | LC 201 -single-section LC 201parts kits LC 201 scanning unit |
| 高重復精度的增量式直線測量 • 鋼光柵尺帶 • 小信號周期 | ±3 μm ±2 μm | 140 mm至1240 mm | 1 Vpp; 4 μm | - | LF 185 |
| 增量式直線測量 • 玻璃光柵尺 | ±5 μm ±3 μm | 140 mm至3040 mm | 1 Vpp; 20 μm TTL; 至 1 μm | - - | LS 187 LS 177 |
| 大測量長度的增量式直線測量 • 鋼光柵尺帶 | ±5 μm | 440 mm至30040 mm 如果需要測量長度至72040 mm，可按要求提供 | 1 Vpp; 40 μm | - | LB 382 - single-section LB 382 parts kit LB 382 scanning unit |
直線光柵尺用于手動機床
對于銑床或車床等手動機床的典型應用，10 µm或5 µm的顯示步距足以滿足應用要求。LS 300和LS 600系列直線光柵尺提供這樣的顯示步距，其1米行程范圍的精度等級為± 10 µm。
| 精度等級 | 測量長度 | 增量信號 信號周期 | 型號 | |
|---|---|---|---|---|
| 緊湊型 | ±10 μm | 70 mm至1040 mm | 1 Vpp; 20 μm | LS 388C |
| ±10 μm | 70 mm至1040 mm | TTL, 20 μm | LS 328C | |
| 標準型 | ±10 μm | 140 mm至3040 mm | 1 Vpp; 20 μm | LS 688C |
| ±10 μm | 140 mm至3040 mm | TTL, 20 μm | LS 628C |
帶滾柱導軌的增量式直線光柵尺LS 1679
LS 1679是為折彎?rùn)C(jī)開發的。其高精度和高重復精度的基礎是高精度的玻璃光柵尺和高質量的內置軸承。合金鋼的導軌和滾柱軸承副使其堅固耐用。連接床身的方式有多種，球頭連接的自由度高。除5 µm測量步距的標準分辨率外，還提供1 µm版。為安裝到兩個C形立柱上，提供右側電纜引線和左側電纜引線版。
| 精度等級 | 測量長度 | 增量信號 信號周期 | 型號 | |
|---|---|---|---|---|
| DIADUR刻線的玻璃光柵尺 | ±10 μm | 70 mm至470 mm | TTL; 20 μm | LS 1679 |
敞開式直線光柵尺
敞開式直線光柵尺設計用于對測量精度要求高的機床和系統。
典型應用包括：
半導體業的測量和生產設備
PCB電路板組裝機
高精度機床
測量機和比較儀，測量顯微鏡和其它測量設備
直驅電機
ABS式編碼器
| 系列 | 說明 |
|---|---|
| LIC | LIC敞開式直線光柵尺能夠?qū)π谐踢_(dá)28 m和高速運動進行ABS位置測量。其尺寸和安裝方式與LIDA 400相同。 |
輸出位置值的編碼器
| 系列 | 說明 |
|---|---|
| LIP 200 | LIP 211和LIP 291增量式直線光柵尺輸出位置值的位置信息。正弦掃描信號在讀數頭中被高倍頻細分且其計數功能將細分的信號轉換成位置值。與所有增量式編碼器一樣，借助參考點確定ABS原點。 |
增量式編碼器
| 系列 | 說明 |
|---|---|
| LIP | 超高精度 LIP敞開式直線光柵尺擁有小的測量步距，高的精度和重復精度。掃描方式為干涉掃描，測量基準為DIADUR相位光柵。 |
| LIF | 高精度 LIF敞開式直線光柵尺的測量基準是SUPRADUR工藝制造的玻璃基體光柵，采用干涉掃描方法。特點是精度高和重復精度高，安裝特別簡單，有限位開關和回零軌。特殊型號的LIF 481 V可用于10–7 bar的真空環境中（參見其單獨“產品信息"）。 |
| LIDA | 高速運動和大測量長度 LIDA敞開式直線光柵尺特別適合運動速度達10 m/s的高速運動應用，支持多種安裝方式，安裝簡單。根據相應應用要求，METALLUR光柵的基體可為鋼帶，玻璃或玻璃陶瓷。也有限位開關。 |
| PP | 二維坐標測量 PP二維編碼器的測量基準是平面DIADUR工藝制造的相位光柵，采用干涉掃描方法。用于測量平面中位置。 |
| LIP/LIF | 高真空和超高真空技術 產品的標準編碼器適用于低真空或中等真空應用。高真空或超高真空應用的光柵尺需要滿足一些特殊要求。采用的設計和材質必須滿足應用要求。更多信息，參見“真空中應用的直線光柵尺"產品信息。 以下敞開式直線光柵尺用于高真空或超高真空應用環境。 • 高真空：LIP 481 V和LIF 481 V |
海德漢敞開式直線光柵尺的信號處理ASIC芯片
產品簡介
主要特點
ACANTO系列長度計
ABS式測量方式
高防護能力
長度計診斷
CERTO系列長度計
高精度
高重復精度
Zerodur光柵
METRO系列長度計
高精度
高重復精度
Zerodur光柵尺（測量范圍12 mm或25 mm）
大測量范圍，達100 mm
SPECTO系列長度計
較高防護能力
緊湊型設計
導軌
